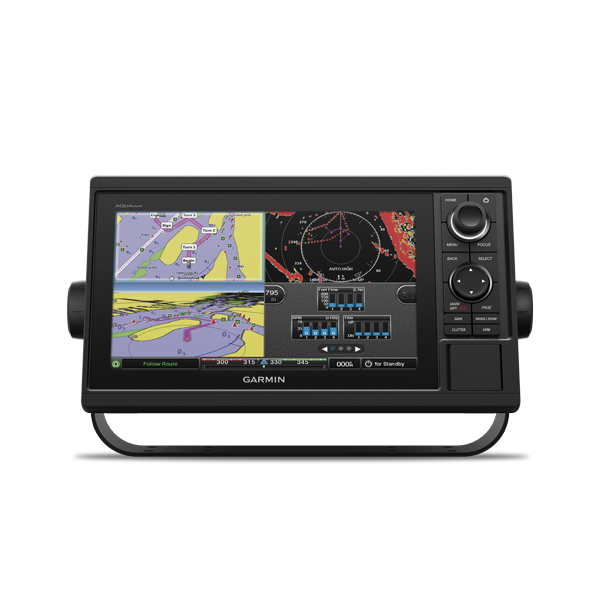

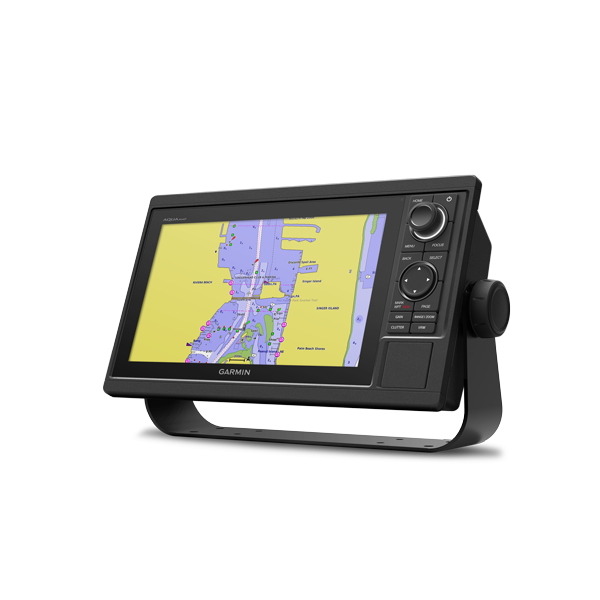

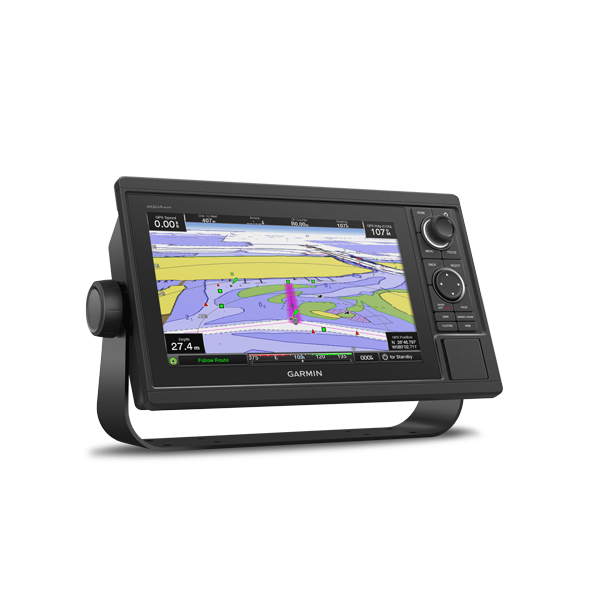

AQUAMAP 1022

Part Number 010-01846-03

ONLINE STORE

Fitur
Spesifikasi
Isi Dalam Kotak
Perbarui
Aksesori

Memancing Bebas Kendala dengan AQUAMAP Baru

Dukungan multibahasa: Inggris, Mandarin Sederhana, Mandarin Tradisional, Jepang, Korea, Thailand, Indonesia, Malaysia, Vietnam, Birma, Hindi, Gujarat.
Layar berwarna 10 inci dengan antarmuka keypad dan kenop pengontrol multifungsi.
Kapabilitas jaringan secara penuh untuk Jaringan Kelautan Garmin dan NMEA 2000 plus dukungan NMEA 0183
Grafik SEA HD telah termuat dengan dukungan titik arus 9.861 tidal.
GPS internal sensitivitas tinggi 10 Hz, GLONASS dan sistem pemosisian canggih BEIDOU yang mampu dengan cepat dan mudah turun hingga 30.000 titik arah secara akurat memudahkan Anda menemukan arah kembali ke titik lokasi pancing rahasia.(Memerlukan antena GPS eksternal)

Solusi canggih all-in-one dengan alat Chartplotter GPS inputan AQUAMAP 10 inci/Pencari Ikan/Tampilan multifungsi radar (MFD) untuk pasar profesional. Dilengkapi dengan tampilan layar lebar dan terang dengan kenop khusus dan tombol-tombol pintas yang membuat pelanggan lebih mudah menggunakannya. Dukungan Jaringan Kelautan Garmin memungkinkan Anda berbagi peta, data pengguna, radar dan kamera IP antarunit yang berbeda. NMEA 2000® dan NMEA 0183 mendukung konektivitas jaringan termasuk autopilot, pengalih digital, cuaca, media, VHF, AIS, pemonitor mesin dan sensor lainnya. Mencakup paket lengkap berisi fitur-fitur SailAssist terintegrasi.

Pembagian Jaringan Lengkap

Dukungan Jaringan Kelautan Garmin memungkinkan untuk berbagi sonar, peta, data pengguna, dome atau radar open array, kamera IP dan sonar Panoptix antarunit yang berbeda. Mencakup konektivitas jaringan NMEA 2000® dan dukungan NMEA 0183 untuk autopilot, pengalih digital, cuaca, media, VHF, AIS, pemonitor mesin dan sensor lainnya.

Arah Tuju, Posisi Disegarkan 10 Kali per Detik

GPS internal 10 Hz yang cepat dan responsif, GLONASS dan BEIDOU akan menyegarkan posisi dan arah tuju Anda 10 kali tiap detik untuk membuat gerakan pada layar lebih mengalir. Sehingga memungkinkan untuk turun hingga mencapai 30.000 titik arah yang akurat — dan menemukan arah kembali ke lokasi semula — dengan cepat dan mudah.

Peningkatan ke Peta Terbaik Kami di atas Air

Dua slot kartu SD™ standar menyediakan memori yang dapat ditingkatkan untuk pembelian peta aksesori, seperti BlueChart g2 HD, BlueChart® g2 Vision HD. BlueChart g2 Vision HD menyediakan Garmin Auto Guidance eksklusif, sebuah teknologi yang akan mengarahkan Anda ke lokasi target. Sesuai spesifikasi kapal Anda, Auto Guidance dengan sangat cepat akan membuatkan jalur visual yang bisa Anda ikuti untuk menghindari perairan dangkal maupun halangan lain yang tervisualkan dalam grafik.

Quickdraw Contours Buat Peta HD Sendiri

Quickdraw Contours adalah perangkat lunak gratis yang mudah digunakan dengan fitur yang sudah terinstal di AQUAMAP Anda. Perangkat lunak ini dengan sangat cepat akan membuatkan peta pancing definisi tinggi berkontur 1-kaki pada layar, sesuai kebutuhan Anda. Modifikasi peta sesuai kebutuhan karena Anda pemilik peta itu. Simpan data untuk Anda sendiri, atau bagikan ke Garmin atau teman-teman Anda melalui Komunitas Quickdraw di Garmin Connect™. Tidak perlu memiliki keahlian survei khusus. Anda tinggal memancing sementara Quickdraw Contours membuatkan petanya. Tidak perlu menunggu atau mengirimkan berkas Anda seperti yang diminta perangkat lunak pemetaan lain — hasilnya akan muncul seketika itu juga.

Fitur MotionScope Kompatibel dengan Radar Doppler Solid State Fantom

Teknologi MotionScope™ menggunakan efek Doppler untuk mendeteksi dan menandai target-target yang bergerak sehingga membantu menghindari tubrukan, menemukan kerumunan burung dan melacak formasi cuaca. Efek Doppler adalah pergeseran frekuensi dalam echo radar dikarenakan pergerakan relatif target. Hal ini memungkinkan untuk pendeteksian yang sangat cepat pada setiap target yang bergerak ke arah maupun menjauhi radar. MotionScope akan menyoroti setiap target bergerak pada tampilan radar sehingga Anda dapat menavigasi di sekitar perahu lain maupun memonitor cuaca buruk — atau menuju lokasi pancing di mana burung-burung mencari makan di permukaan air.

Input & Output Video

Bagikan tampilan dari perangkat lain dan Anda dapat menampilkan output video ke layar yang lebih besar dan bahkan melewati jembatan

Operasi Cepat Tombol untuk GAIN/CLUTTER/RANGE/VRM & Kenop yang Bagus

Dengan tampilan 10 inci yang lebar dan terang dilengkapi antarmuka keypad dengan tombol pintas GAIN/CLUTTER/RANGE/VRM dan kenop multifungsi.

Fitur-fitur Internal SailAssist

Untuk membantu memperoleh keunggulan kompetitif yang memaksimalkan tenaga angin, tampilan multifungsi (MFD) Anda menampilkan halaman pengarah pra-adu yang menampilkan garis awal virtual disertai ruas-ruas data yang menunjukkan garis hampar, waktu inisiasi sebelum mulai dan penghitung waktu adu dapat disinkronkan di semua produk GPS Garmin yang terhubung ke jaringan. Selain itu, fitur-fitur pancing lainnya yang didukung adalah grafik kenaikan angin yang semakin baik, garis tuju dan jalur aktual di atas permukaan tanah, set dan drift, data angin nyata dan semu, dan banyak lagi.

Transfer Titik Arah GPX

Jika Anda memiliki titik arah, jalur, atau rute-rute yang sering digunakan dan tersimpan di produk GPS merek lain atau di perangkat genggam Garmin, kini lebih mudah lagi mengirimkan item itu ke chartplotter Garmin Anda dengan format perangkat lunak GPX standar industri.

Terkait

Unduh Manual Panduan Cepat Penggunaan Pembelian Peta Navigasi Laut

Fitur Chartplotter
SIA	Ya
DSC	Ya
Mendukung Radio yang Kompatibel dengan Fusion Lync	Ya
Dukungan Sonar Kotak Hitam GSD	Ya
Dukungan Sonar Kotak Hitam GCV	Ya
Kompatibel dengan GRID (Perangkat Masukan Jarak Jauh Garmin)	Ya
Remote Nirkabel Kompatibel	Ya

Fisik dan Performa
Dimensi fisik	12.5" x 7.3" x 2.7" (31.8 x 18.5 x 6.9 cm)
Ukuran layar, WxH	8.8" x 4.9" (22.4 x 12.5 cm)
Resolusi layar, WxH	1024 x 600 pixels
Tipe layar	Layar WSVGA
Bobot	4.1 lbs (1.85 kg)
Antena	BNC eksternal atau eksternal di atas NMEA 2000
Kompatibel dengan NMEA 2000
Kompatibel dengan NMEA 0183
Konsumsi daya	Penggunaan daya maksimum pada 12 Vdc: 32.4 W Tarikan arus umum pada 12 Vdc: 1.9 A Tarikan arus maks pada 12 Vdc: 2.7 A
Opsi pemasangan	Gantung atau benam
Jaringan Kelautan Garmin

Peta & Memori
Peta yang telah termuat	Map Relief Berbayang Duni
Menerima kartu data	2 kartu SD
Titik arah	30,000
Rute	200
Log jalur	50.000 titik; 50 jalur tersimpan

Fitur Chartplotter
Kompatibel dengan Radar Garmin
Kompatibel dengan Sonar Garmin	dengan black box eksternal, dijual terpisah
Mendukung AIS (melacak posisi kapal target)
Mendukung DSC (menampilkan data posisi dari radio VHF dengan kapabilitas DSC)
Tabel ombak
Dukungan sonar Black Box GSD
Dukungan sonar Black Box GCV
Kompatibel dengan GRID

Fitur & Spesifikasi Sonar
Sonar kapabel dengan frekuensi ganda (50/200 kHz)	dengan black box eksternal, dijual terpisah
Sonar kapabel dengan pancaran ganda (77/200 kHz)	dengan black box eksternal, dijual terpisah
Dukungan frekuensi	Traditional: 50/200, 77/200 kHz CHIRP Saluran Tunggal: 40 to 240 kHz Garmin ClearVü CHIRP: 260/455/800 kHz (tergantung pada transduser)
Menyalurkan daya (RMS)	Tradisional 50/200 kHz sonar: 2 kW 77/200 kHz sonar: Maks 500W CHIRP pita tinggi/menengah/rendah : Maks 1kW Garmin ClearVü CHIRP: Maks 500 W (tergantung pada transduser)
Teknologi sonar CHIRP	dengan black box eksternal, dijual terpisah
ClearVü	dengan black box eksternal, dijual terpisah
Kedalaman maksimum	5.000 kaki pada 2 kW (kapasitas kedalaman tergantung pada tipe dasar perairan dan kondisi perairan lainnya)
Kunci bawah (menunjukkan pancaran kembali dari bawah ke atas)	dengan black box eksternal, dijual terpisah
Log dan grafik suhu air	dengan black box eksternal, dijual terpisah
Perekaman sonar	dengan black box eksternal, dijual terpisah
Putar balik histori sonar	dengan black box eksternal, dijual terpisah

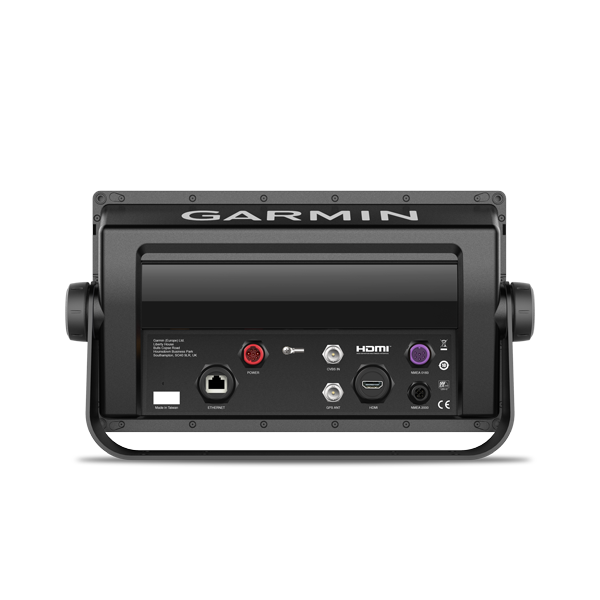

Koneksi
Jumlah pin transduser	8
Port kompatibel dengan NMEA 0183	2
Input/output video

AQUAMAP 10x2 MFD
Kabel daya/data
Konektor T NMEA 2000
Kabel drop NMEA 2000 (2 m)
Kit pasang gantung dengan kenop
Kit pasang benam dengan gasket
Penutup pelindung
Penutup trim piece snap
Dokumentasi

Unduh Dokumen

Perjanjian Lisensi Perangkat Lunak

Dengan mengunduh, menginstal, atau menggunakan perangkat lunak ini, Anda setuju untuk terikat dengan syarat dan kondisi dari perjanjian lisensi berikut. Harap membaca perjanjian ini dengan seksama.

Korporasi Garmin ("Garmin") memberikan Anda lisensi terbatas, non-eksklusif untuk menggunakan pembaruan perangkat lunak (“Perangkat Lunak”) dalam bentuk biner dalam operasi normal dari produk Garmin yang berlaku. Judul, hak kepemilikan, dan hak kekayaan intelektual dalam dan pada Perangkat Lunak tetap di Garmin. Lisensi ini bersifat pribadi untuk Anda dan Anda dapat membuat salinan dari perangkat lunak hanya untuk penggunaan pribadi Anda. Anda setuju bahwa perjanjian lisensi tidak perlu ditandatangani untuk itu akan berlaku.

Perangkat lunak ini diberikan pada “sebagaimana adanya” dasar tanpa jaminan dalam bentuk apapun - baik tersurat maupun tersirat - termasuk, tidak terbatas pada, jaminan tersirat tentang diperjualbelikan atau kesesuaian untuk tujuan tertentu. Garmin tidak menjamin kinerja perangkat lunak atau perangkat lunak yang akan memenuhi kebutuhan Anda atau beroperasi bebas dari kesalahan.

Anda mengakui bahwa perangkat lunak ini adalah milik Garmin dan dilindungi dibawah undang-undang Amerika Serikat hak cipta dan perjanjian hak cipta internasional. Anda juga tahu bahwa struktur, organisasi, dan kode dari perangkat lunak adalah rahasia dagang yang bernilai dari Garmin dan perangkat lunak dalam bentuk kode sumber tetap merupakan rahasia berharga Garmin. Anda setuju untuk tidak menguraikan , membongkar, memodifikasi, melakukan rakit ulang, atau mengurangi untuk manusia yang dapat dibaca Perangkat Lunak atau setiap bagian daripadanya atau menciptakan karya turunan berdasarkan Perangkat Lunak.

Anda setuju untuk tidak ekspor atau ekspor-ulang Perangkat Lunak ke Negara mana saja yang melanggar hukum kontrol ekspor Amerika Serikat.

2023/09/21	Aquamap10x2/12x2 PreInstall STEP 1	Unduh(35.5 MB)
2023/09/21	Aquamap10x2/12x2 v4.10 STEP 2	Unduh(181.4 MB)
2023/09/21	Aquamap10x2/12x2 v4.10 STEP 3	Unduh(119.5 MB)
2019/01/08	GPS software update	Unduh(542 MB)

Aquamap10x2/12x2 PreInstall STEP 1

Release Note:

Fix GPS sharing via Ethernet issue.
Remove simulator button.
Correct production name in software information page.
Prevent lowercase alphabetic input in waypoint editor.

Installation Instructions：

Please use AQUAMAP_V2_PreInstall_STEP_1.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the pre-installation. The unit will reboot two times and the screen might be flashing or blanking out into several colors, which is normal behavior. Please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish.
Use AQUAMAP_V2_v410_STEP_2.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the secondary installation. This package will install the main partition. The unit will reboot two times and please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish. After reboot, user need to pass through the startup wizard options before moving forward to next step.
Use AQUAMAP_V2_v410_STEP_3.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the third installation. This package will install the recovery partition. The unit will reboot two times and please wait until the whole process has been done. It will take about 5 minutes to finish.
Please do not turn off the unit while the update is in progress. If any of the steps become unsuccessful, try to repeat the same installation step again, avoid moving directly to next step.

System requirements：

Windows / Linux PC or Mac that has available SD card reader.

Aquamap10x2/12x2 v4.10 STEP 2

Release Note:

Fix GPS sharing via Ethernet issue.
Remove simulator button.
Correct production name in software information page.
Prevent lowercase alphabetic input in waypoint editor.

Installation Instructions：

Please use AQUAMAP_V2_PreInstall_STEP_1.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the pre-installation. The unit will reboot two times and the screen might be flashing or blanking out into several colors, which is normal behavior. Please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish.
Use AQUAMAP_V2_v410_STEP_2.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the secondary installation. This package will install the main partition. The unit will reboot two times and please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish. After reboot, user need to pass through the startup wizard options before moving forward to next step.
Use AQUAMAP_V2_v410_STEP_3.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the third installation. This package will install the recovery partition. The unit will reboot two times and please wait until the whole process has been done. It will take about 5 minutes to finish.
Please do not turn off the unit while the update is in progress. If any of the steps become unsuccessful, try to repeat the same installation step again, avoid moving directly to next step.

System requirements：

Windows / Linux PC or Mac that has available SD card reader.

Aquamap10x2/12x2 v4.10 STEP 3

Release Note:

Fix GPS sharing via Ethernet issue.
Remove simulator button.
Correct production name in software information page.
Prevent lowercase alphabetic input in waypoint editor.

Installation Instructions：

Please use AQUAMAP_V2_PreInstall_STEP_1.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the pre-installation. The unit will reboot two times and the screen might be flashing or blanking out into several colors, which is normal behavior. Please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish.
Use AQUAMAP_V2_v410_STEP_2.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the secondary installation. This package will install the main partition. The unit will reboot two times and please wait until the whole process has been done before moving to the next step. It will take about 5 minutes to finish. After reboot, user need to pass through the startup wizard options before moving forward to next step.
Use AQUAMAP_V2_v410_STEP_3.zip to make an update card (Unzip and drag the 'Garmin' folder to SD card. The 'Garmin' folder should be the highest level folder on the SD card.) and insert it to the unit to do the third installation. This package will install the recovery partition. The unit will reboot two times and please wait until the whole process has been done. It will take about 5 minutes to finish.
Please do not turn off the unit while the update is in progress. If any of the steps become unsuccessful, try to repeat the same installation step again, avoid moving directly to next step.

System requirements：

Windows / Linux PC or Mac that has available SD card reader.

GPS software update

Installation Instructions：

Copy "gps_fw.bin" file under Garmin\RemoteSW folder on SD card.
Insert the SD card into the unit, select “Update GPS Software” to activate the GPS software update.
