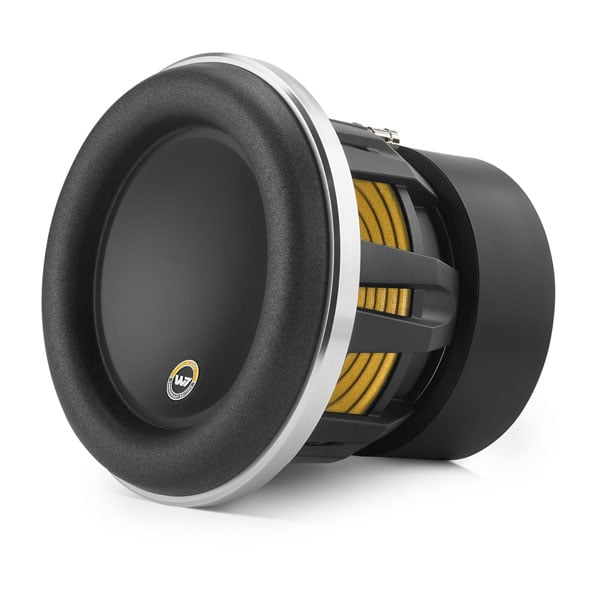

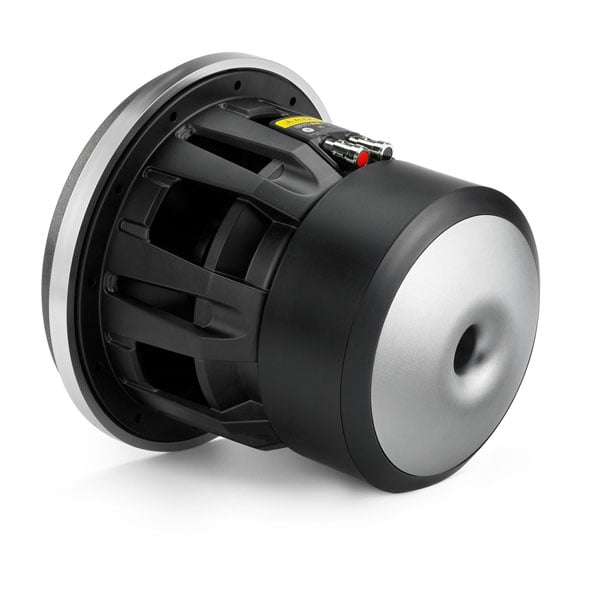

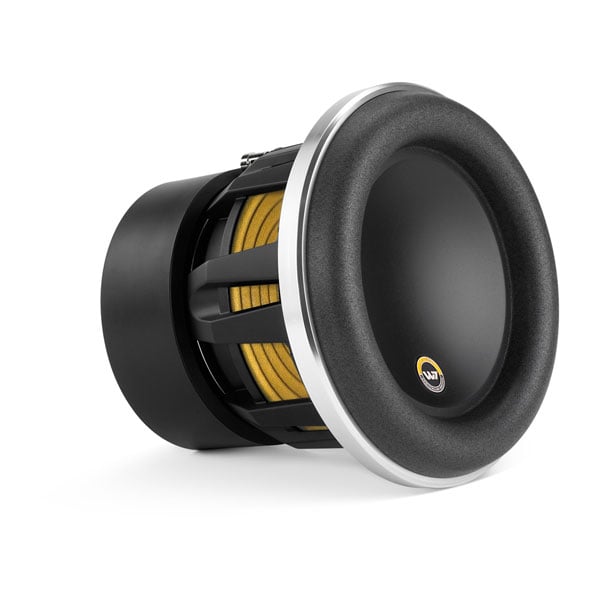

JL Audio W7AE Subwoofer Mobil

8" Single 3 ohm (8W7AE-3)

Part Number 010-03033-00

ONLINE STORE

Fitur
Spesifikasi
Isi Dalam Kotak
Perbarui
Aksesori
Cocok untuk mesin

Acuan untuk Sub-Bass Performa Tinggi

W7AE subwoofer memiliki kemampuan unik untuk memberikan output ekstrem, dinamika luar biasa, dan kualitas suara yang memikat — semuanya sekaligus — mewakili referensi definitif untuk sub-bass kendaraan berperforma tinggi. Penelitian audio intensif telah mengoptimalkan desain speaker untuk mereproduksi detail bass yang dalam dan kaya dengan linearitas dan akurasi yang superior. Sebagai hasilnya, delapan paten AS telah diterbitkan untuk teknologi motor, suspensi, dan perakitan yang digunakan dalam platform W7.

Performa bass yang efisien dan kuat dengan suara yang rapat dan jernih

4 ukuran, mulai dari diameter 8 inci hingga 13,5 inci

Sistem Motor yang Dioptimalkan DMA Menjamin Gerakan Kerucut yang Presisi dan Linear

Desain woofer paduan cor dilengkapi dengan teknologi pendinginan bingkai terangkat

Woofer dioptimalkan untuk digunakan dalam kotak tertutup atau terbuka

Garansi 1 tahun

WHAT YOU'LL LOVE

Dirancang untuk Performa Bass Superior

Menawarkan keunggulan eksklusif dalam struktur motor, linearitas, dan teknologi suspensi, subwoofer seri W7AE dirancang khusus untuk menghasilkan output yang dalam, kaya, dan seimbang secara merata sekaligus melacak materi bass yang kompleks dengan akurasi dan daya yang luar biasa.

Desain yang Dioptimalkan dengan Analisis Motor Dinamis (DMA)

DMA memberikan gaya motor linear pada berbagai rentang gerakan speaker dan tingkat daya. Hasilnya adalah performa bass yang ketat, bersih, dan artikulatif dengan distorsi sangat rendah dan kualitas suara yang luar biasa.

Aksen Desain

Edisi khusus ulang tahun dari subwoofer W7 menampilkan bingkai paduan cor satin hitam, cincin trim anodisasi berlapis perak, dan lencana JL Audio khusus.

Struktur Paduan Cor Kaku

Berkat pengalaman bertahun-tahun dalam desain woofer JL Audio, model W7AE memiliki bingkai paduan cor yang solid yang memungkinkan subwoofer Anda menangani daya besar tanpa kelenturan struktural yang dapat merusak kualitas suara.

Kuat dan Mudah Beradaptasi

Lini subwoofer W7AE menawarkan pilihan untuk berbagai jenis kendaraan dan amplifier. Model 8 inci yang lebih kecil memiliki kemampuan penanganan daya kontinu sebesar 500 watt RMS, sementara driver terbesar 13,5 inci dapat menangani daya kontinu hingga 1500 watt RMS.

Flensa Pemasangan Tersembunyi

Driver W7AE tidak menggunakan flensa pemasangan tradisional. Sebagai gantinya, flensa pemasangan tersembunyi di bawah surround driver. Dengan menempatkan surround subwoofer lebih ke luar dibandingkan subwoofer tradisional, speaker memaksimalkan penggunaan seluruh area pemasangan. Perangkat keras pemasangan juga disembunyikan untuk tampilan yang bersih setelah terpasang.

Teknologi Audio

Pendinginan Kerangka Tinggi

Desain pendingin rangka tinggi yang dipatenkan oleh JL Audio menciptakan jalur bagi udara berkecepatan tinggi untuk mengalir langsung melintasi pelat atas kumparan suara speaker — mendinginkannya untuk penanganan daya yang lebih baik dan keandalan yang ditingkatkan.

TEKNOLOGI KERUCUT-W

Subwoofer seri W7AE menggunakan dua lapisan kulit polipropilena berisi mineral ringan yang direkatkan dalam desain kerucut W unik, menggabungkan daya tahan ekstrem dan tahan kelembapan dengan kekakuan ekstra untuk performa bass yang kuat dan distorsi rendah.

Sistem kabel utama yang dirancang secara presisi

Desain kabel penghubung dan pemasangan yang dirancang dengan cermat menjamin perilaku kabel yang terkendali dan tenang bahkan dalam kondisi operasional yang paling ekstrem.

TEKNOLOGI FCAM

“Metode pemasangan kerucut mengambang” ini mengikat rakitan sekeliling/kerucut ke struktur former/spider kumparan suara untuk memastikan geometri sekeliling yang tepat pada speaker yang dirakit sehingga menghasilkan kontrol ekskursi yang lebih baik dan pelurusan kumparan suara yang dinamis.

TEKNOLOGI SEKELILING OVERROLL

Dengan memanfaatkan ruang yang biasanya terbuang pada speaker konvensional, inovasi revolusioner ini mengontrol gerakan besar subwoofer W7 tanpa mengorbankan area kerucut yang berharga.

TIANG MAGNET DENGAN LUBANG SILANG RADIAL

Melalui lubang yang dibuat pada dinding luar pelat kutub, sistem ventilasi inovatif ini meningkatkan pembuangan panas dan kemampuan penanganan daya dengan mengarahkan aliran udara ke voice coil former, bekerja bersama teknologi Pendinginan Frame yang Ditinggikan untuk secara efektif menghilangkan panas dari voice coil.

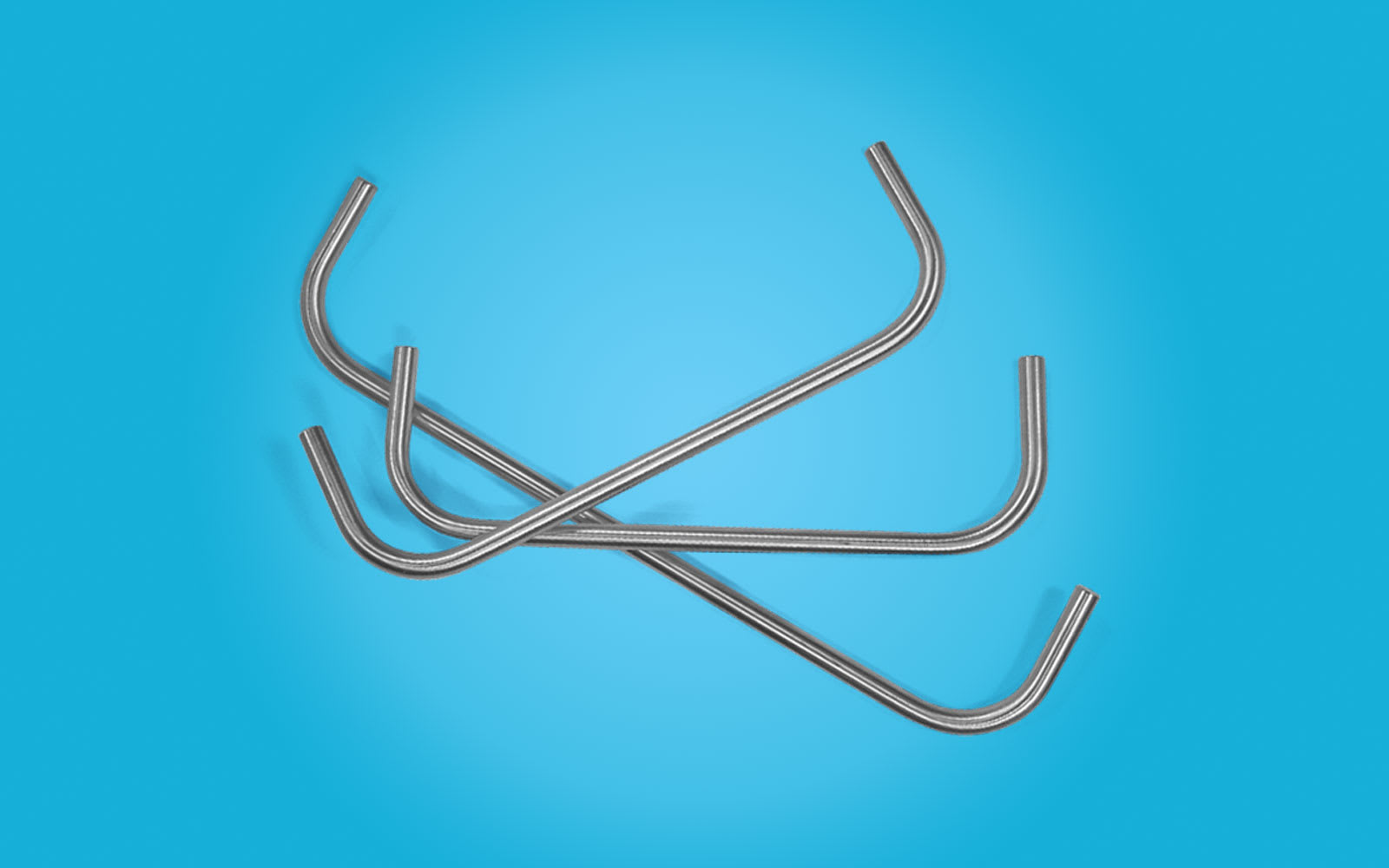

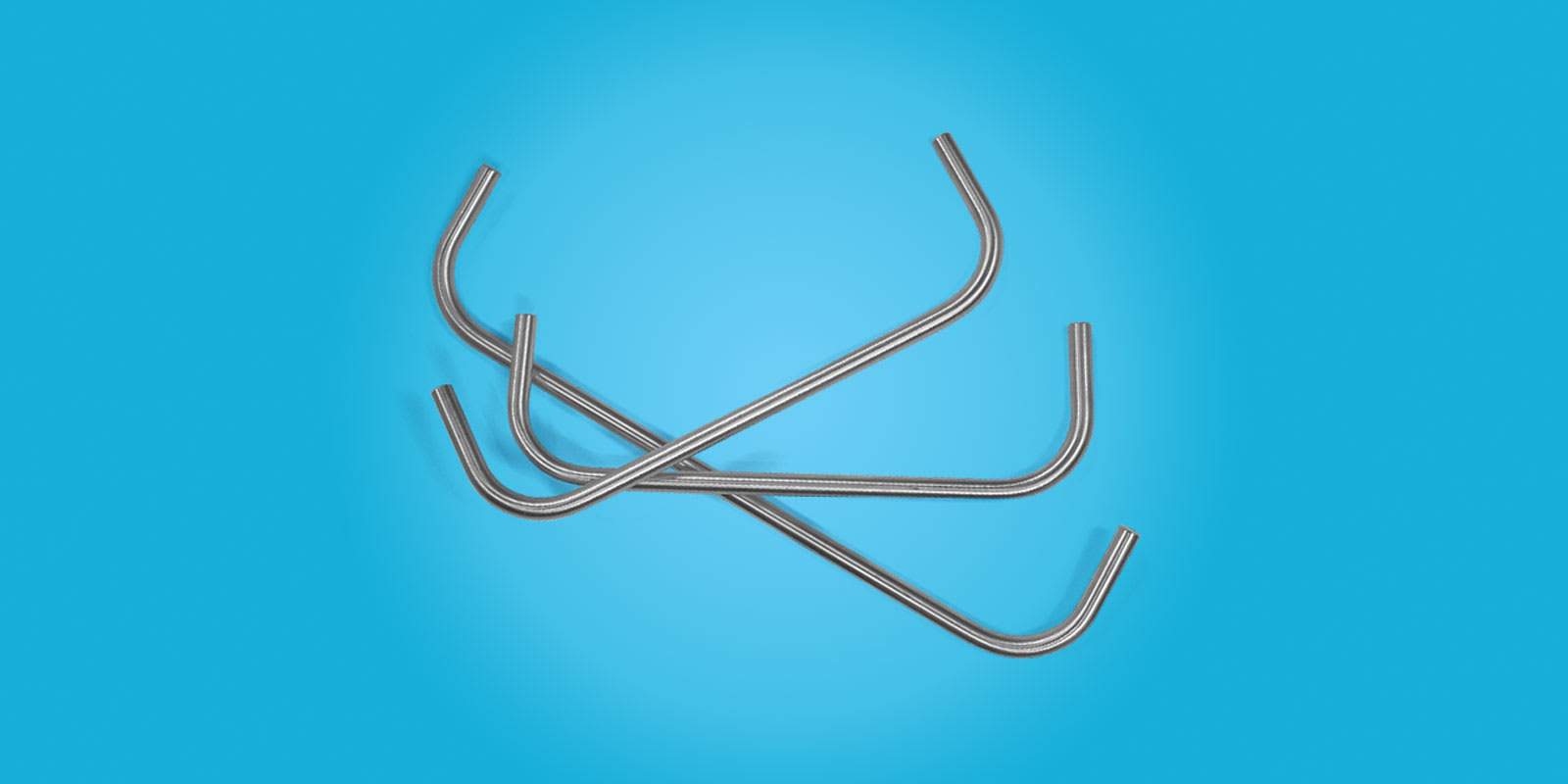

Sisipan kisi-kisi batang aluminium opsional menambah gaya dan perlindungan untuk subwoofer W7AE Anda.

Learn More

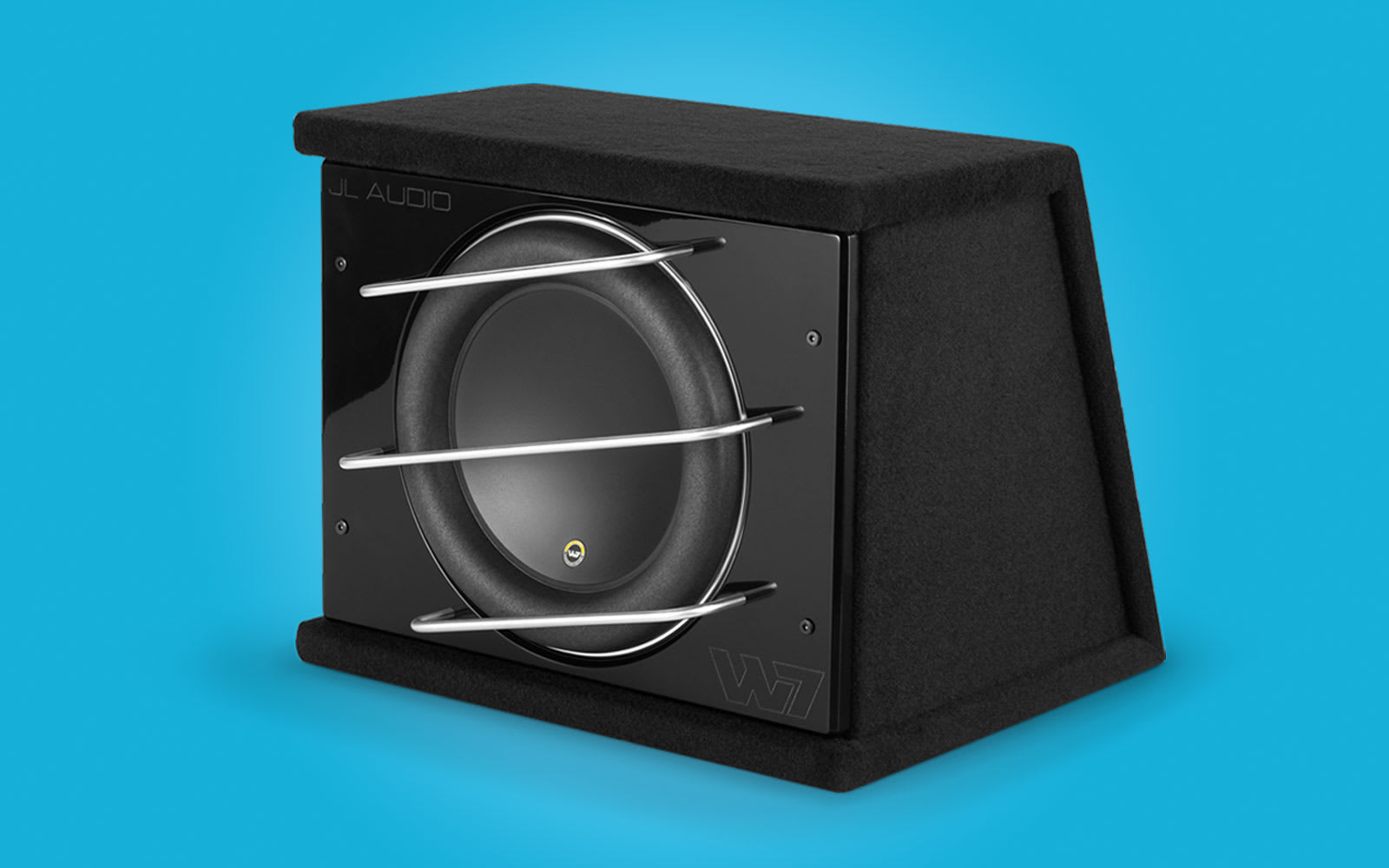

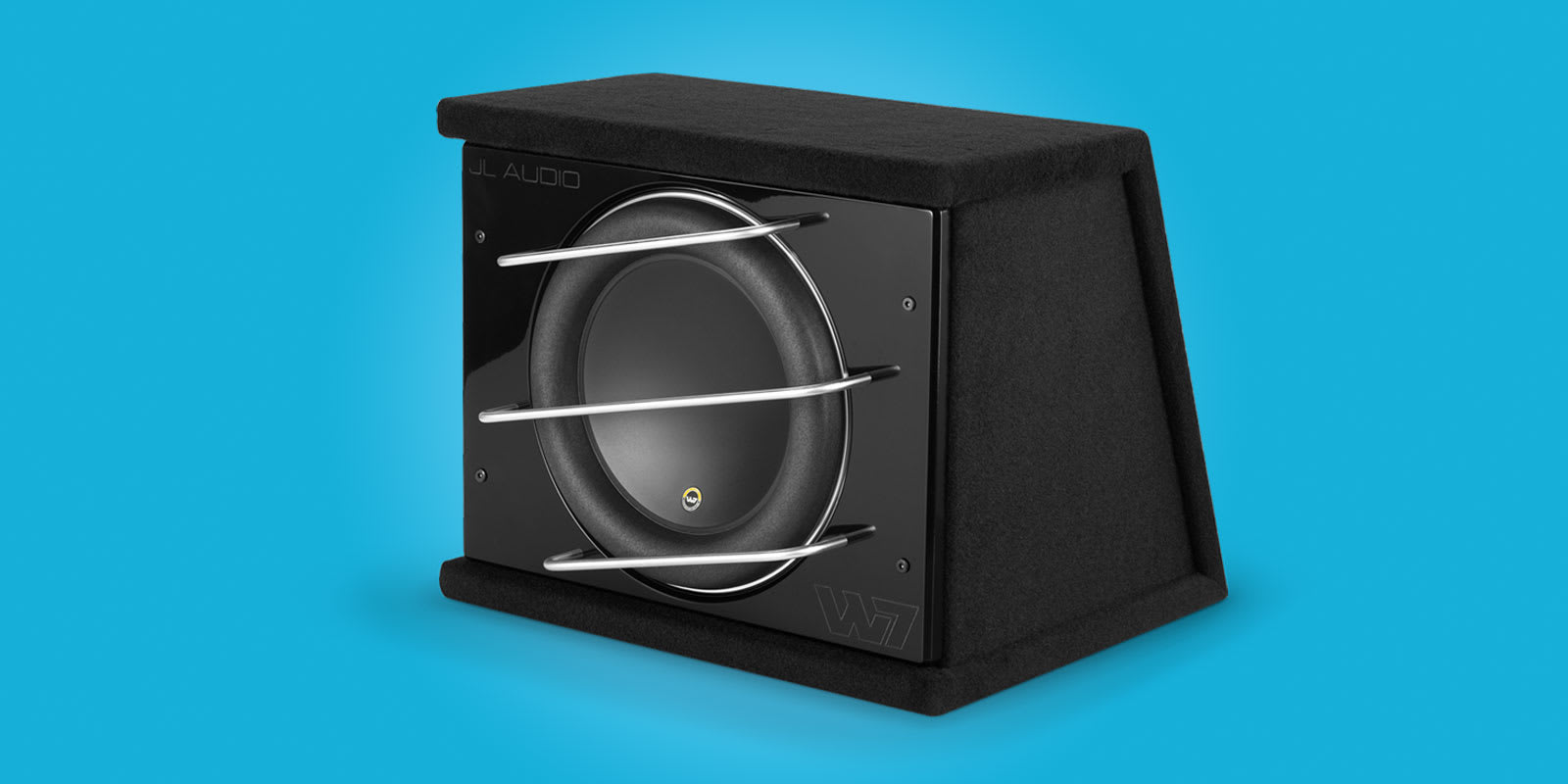

Sistem enclosure yang dimuat menawarkan berbagai cara untuk mengoptimalkan kualitas suara subwoofer W7AE Anda.

Learn More

└

Terkait

Umum
Ukuran	8"/10"/12"/13.5"
BERAT	8": 17 lbs (7.8 kg)10": 30 lbs (13.6 kg)12": 45 lbs (20.4 kg)13.5": 52 lbs (23.6 kg)
Kendali tenaga terus menerus (RMS)	8": 500 W10": 750 W12": 1000 W13.5": 1500 W
Sensitivitas（SPL 1 W/1 m）	8": 82.7 dB10": 84.3 dB12": 86.2 dB13.5": 86.3 dB
Impedensi nominal	see Additional
Daya amplifier yang direkomendasikan (RMS)	8": 200-500 W10": 300-750 W12": 400-1000 W13.5": 500-1500 W
Bahan kerucut	Mineral-filled polypropylene
Garansi	1 year

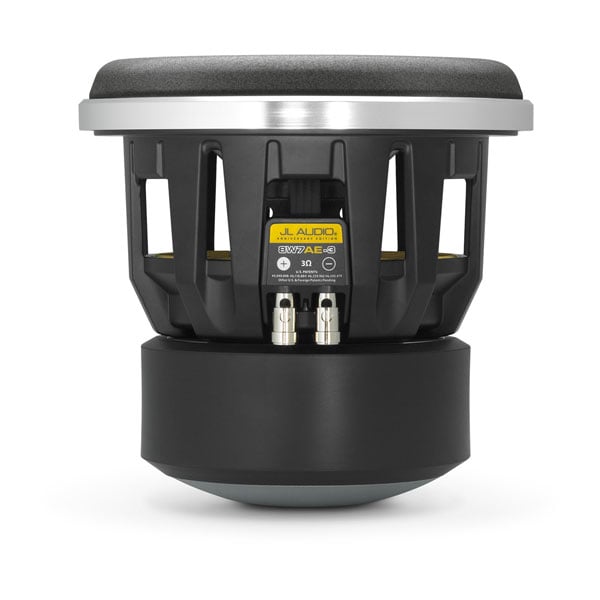

Koneksi
SPEAKER CONNECTIONS	Push-button terminal
Dimensi Pemasangan
Diameter luar rangka	8": 8.5" (216 mm)10": 10.5" (267 mm)12": 12.5" (318 mm)13.5": 14" (356 mm)
Jarak aman kedalaman pemasangan	8": 6.83" (173 mm)10": 8.0" (203 mm)12": 9.5" (241 mm)13.5": 10.5" (267 mm)
Lubang pemasangan	8": 6.94" (176 mm)10": 8.74" (222 mm)12": 10.5" (267 mm)13.5": 11.9" (302 mm)
Lubang baut	8": 7.39" (188 mm)10": 9.34" (237 mm)12": 11.27" (286 mm)13.5": 12.7" (323 mm)
Diameter luar motor	8": 5.79" (147 mm)10": 6.55" (166 mm)12": 7.5" (191 mm)13.5": 8.38" (213 mm)
Pemindahan driver	8": 0.06 cu ft (1.7 L)10": 0.09 cu ft (2.5 L)12": 0.14 cu ft (4.0 L)13.5": 0.21 cu ft (5.9 L)
PARAMETER
Resonansi Free Air (FS)	8": 35.2 Hz10": 30.6 Hz12": 27.2 Hz13.5": 23.5 Hz
Kelistrikan "Q" (Qes)	8": 0.65410": 0.57812": 0.51413.5": 0.476
Mekanis "Q" (Qms)	8": 9.510": 7.64712": 7.80713.5": 7.517
Total "Q" (Qts)	8": 0.61210": 0.53712": 0.48213.5": 0.448
Kesesuaian yang Setara (Vas)	8": 0.61 cu ft (17.4 L)10": 1.28 cu ft (36.1 L)12": 2.33 cu ft (66.0 L)13.5": 3.68 cu ft (104.3 L)
Ekskursi linear satu arah (Xmax; spesifikasi berasal dari metode coil overhang dengan suara satu arah tanpa menerapkan faktor koreksi)	8": 0.75" (19 mm)10": 0.9" (23 mm)12": 1.15 in (29 mm)13.5": 1.25 in (32 mm)
Efisiensi Rujukan (NO)	8": 0.11%10": 0.17%12": 0.25%13.5": 0.27%
Area piston efektif (SD)	8": 38 in² (0.0245 m²)10": 59.8 in² (0.0386 m²)12": 84 in² (0.0542 m²)13.5": 107.35 in² (0.0693 m²)
Hambatan DC (RE)	8": 2.78 Ω10": 2.75 Ω12": 2.47 Ω13.5": 2.41 Ω
Sealed Enclosure Specifications
Ketebalan dinding	0.75" (19 mm)
Ketebalan penyekat baffle depan	8": 0.75" (19 mm)10"/12"/13.5": 1.0" (25 mm)
Volume (net int.)	8": 0.875 cu ft (24.8 L)10": 1.25 cu ft (35.4 L)12": 1.375 cu ft (38.94 L)13.5": 1.875 cu ft (53.1 L)
Lebar eksternal (W)	8": 12.875" (327 mm)10": 14.5" (368 mm)12": 15" (381 mm) 13.5": 16" (407 mm)
Tinggi eksternal (H)	8": 12.875" (327 mm)10": 14.5" (368 mm)12": 15" (381 mm)13.5": 16" (407 mm)
Kedalaman eksternal (D)	8": 14" (356 mm)10": 15.375" (391 mm)12": 16.125" (410 mm)13.5": 18.875" (479 mm)
Batas frekuensi -3 dB (F3)	8": 41.3 Hz10": 40.5 Hz12": 40.4 Hz13.5": 37.4 Hz
Resonansi sistem (FC)	8": 45.9 Hz10": 43.5 Hz12": 44.7 Hz13.5": 40.5 Hz
Sistem Q pada resonansi (QTC)	8": 0.79810": 0.76312": 0.79113.5": 0.77
Ported Enclosure Specifications
Ketebalan dinding	0.75" (19 mm)
Ketebalan penyekat baffle depan	8": 0.75" (19 mm)10"/12"/13.5": 1.0" (25 mm)
Volume (net int.)	8": 1 cu ft (28.3 L)10": 1.5 cu ft (42.5 L)12": 1.75 cu ft (49.6 L)13.5": 2.375 cu ft (67.3 L)
Lebar eksternal (W)	8": 18.75" (476 mm)10": 21.75" (552 mm)12": 22.75" (578 mm)13.5": 25.875" (657 mm)
Tinggi eksternal (H)	8": 12.875" (327 mm)10": 14.5" (368 mm)12": 15" (381 mm)13.5": 16" (406 mm)
Kedalaman eksternal (D)	8": 14" (356 mm)10":1 4.625" (371 mm)12": 15.875" (403 mm)13.5": 17.25" (438 mm)
Lebar port slot internal	8": 1.375" (35 mm)10": 1.5" (38 mm)12": 1.875" (48 mm)13.5": 2.25" (57 mm)
Tinggi port slot internal	8": 11.375" (289 mm)10": 13" (330 mm)12": 13.5" (343 mm)13.5": 14.5" (368 mm)
Panjang port slot internal	8": 27.875" (708 mm)10": 24.375" (619 mm)12": 24.75" (629 mm)13.5": 26.25" (667 mm)
Panjang sambungan port	8": 13.1875" (335 mm)10": 9" (229 mm)12": 7.9375" (202 mm)13.5": 7.875" (200 mm)
Frekuensi penyetelan (FB)	8": 36.8 Hz10": 35.3 Hz12": 36.7 Hz13.5": 34.6 Hz
Batas frekuensi -3 dB (F3)	8": 30.1 Hz10": 29.9 Hz12": 32.8 Hz13.5": 30.3 Hz
Tambahan
TAMBAHAN	Nominal impedence: 8"/10"/12": 3 Ω; 13.5": Dual 1.5 Ω The enclosure recommendations listed above are external dimensions which assume the use of 0.75 in (19 mm) thick material. If you are using 0.625 in (16 mm) thick material, subtract 0.25 in (6.5 mm) from each dimension. Do not use any material with a thickness of less than 0.625 in (16 mm) as this may compromise the rigidity of the enclosure. All enclosure volumes listed above are net internal volumes! Driver displacement, port displacement and brace displacement must be added to obtain the final gross internal volume. All enclosure dimensions above have already taken this into account. When using multiples in a common enclosure you will need to recalculate the enclosure and port dimensions. For assistance please contact your authorized JL Audio dealer or JL Audio Technical Support. We recommend the use of this in a bi-amplified system using high-quality satellites and a high-quality amplifier. We do not recommend the use of this with a passive crossover (coil), as this type of device will adversely affect performance. All specifications are subject to change without notice.
