CS 1522
BARU

CS 1522

Part Number 010-02243-00

ONLINE STORE

CS 1522 CS 1522 CS 1522 CS 1522

SEND YOUR CREW TO CATCH MORE FISH

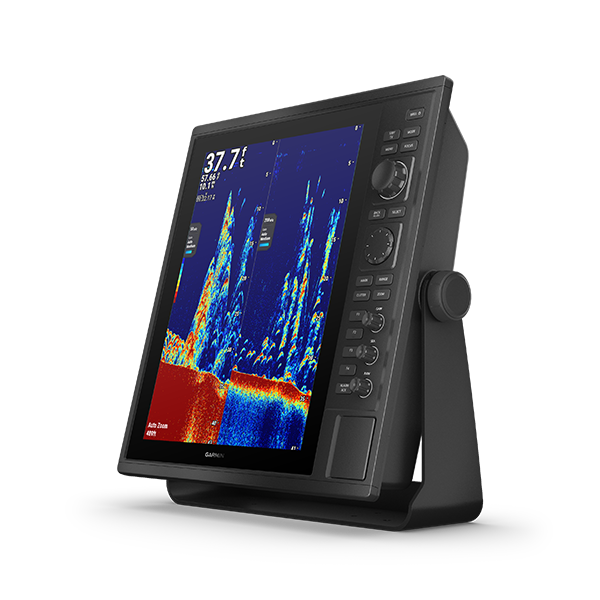

Made for fishing vessels, the CS 1522 is a keyed 15” stand-alone sonar fishfinder with chart compatibility that offers reliable quad frequency and ClearVü and SideVü sonars at a glance on its portrait display.

Under the sun, yet the large, glass-bonded screen is still readable.

1 kW dual-channel CHIRP capabilities come standard.

4-Split Frequency means better efficiency in fish school detection.

Your sonar, your choice with our GSD™ black boxes.

Go to where you know with custom-made maps using Quickdraw Contours.

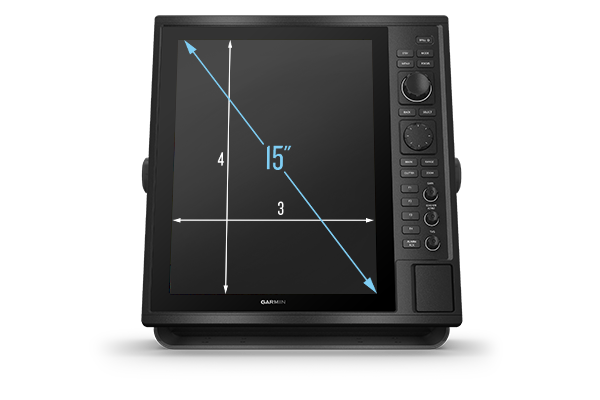

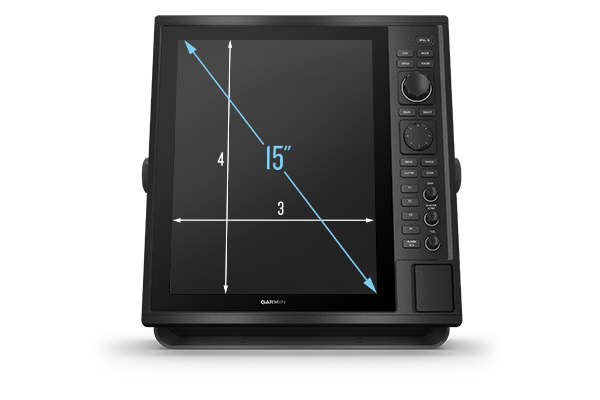

LARGE DISPLAY

Get sonar quickly with the large 15” portrait-oriented (4:3), sunlight-readable screen. Its dedicated knobs make key features easy to access on the water.

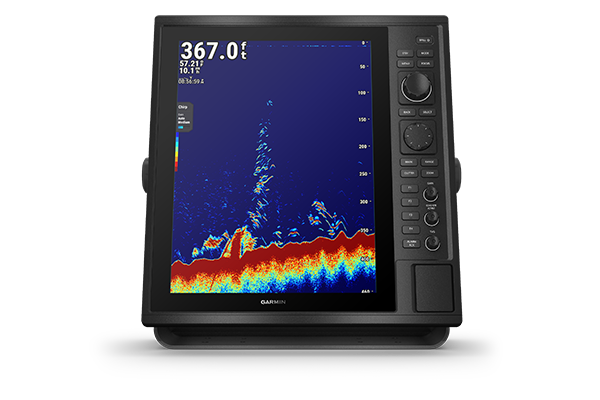

CHIRP SONAR

Enjoy crystal-clear 1 kW dual-channel CHIRP sonar, and enjoy easy-to-read fish arches with excellent target separation.

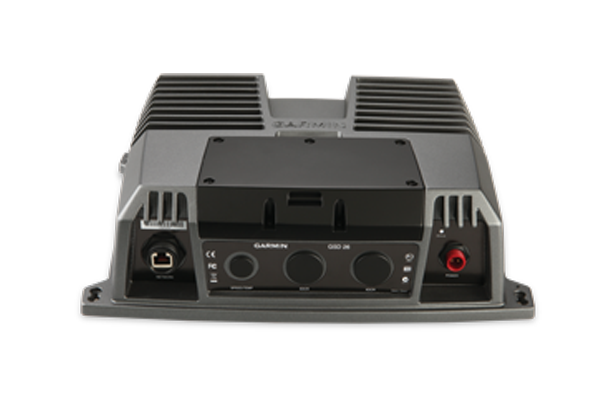

GARMIN GSD BLACK BOXES

BThe CS 1522 device supports our GSD™ black boxes, allowing you to add a variety of sonar options, including scanning sonar.

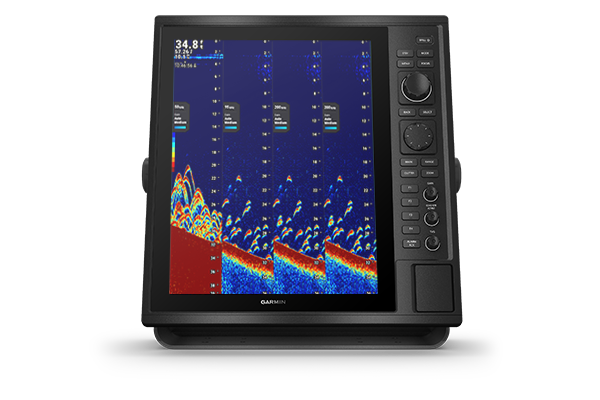

4-SPLIT FREQUENCY DISPLAY

Get more efficient fish school detection with a side-by-side quad frequency display and ClearVü and SideVü sonars.

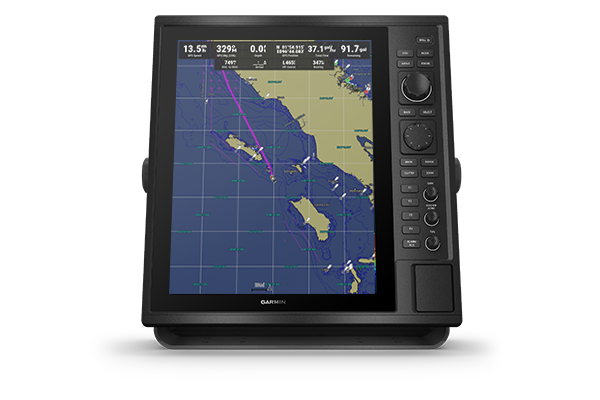

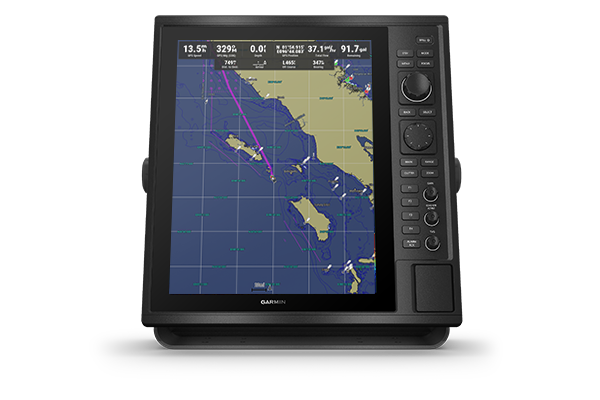

COASTAL CHARTS

Use the chart capabilities for BlueChart and BlueChart Vision coastal charts with the dual SD™ card slots.

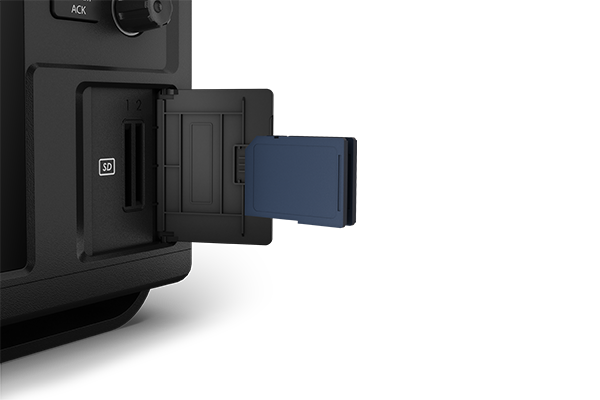

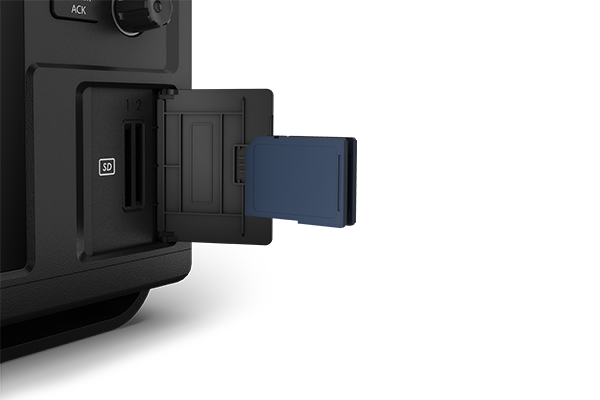

KEEP UP EASILY

The dual SD card slots make it simple to back up your data and stay up to date on software updates.

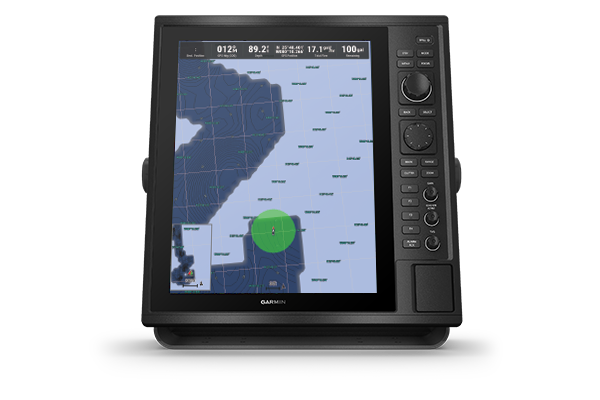

QUICKDRAW CONTOURS

CS 1522 supports Quickdraw Contours so you can draw your own maps with up to 1’ contours as you fish.

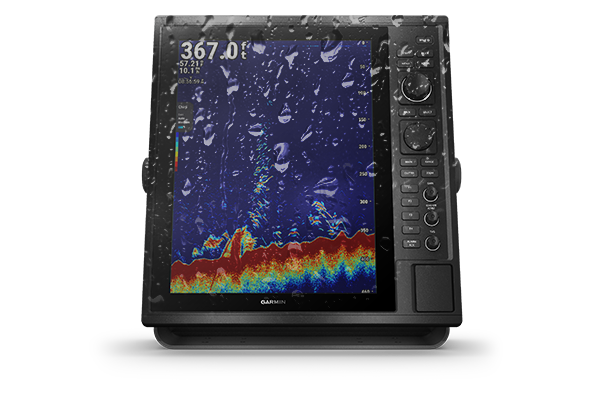

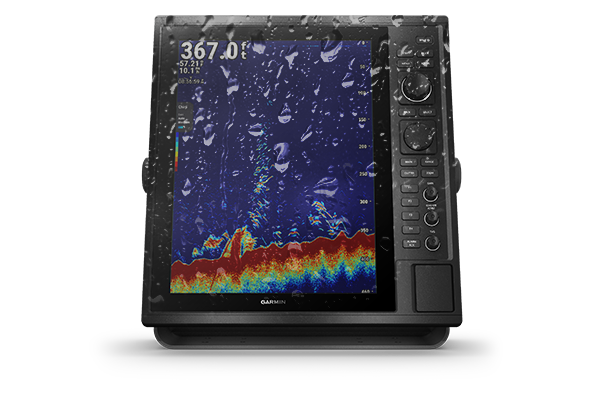

WATER-RESISTANT

The device is IPX6/IPX7 (IEC60529) in water resistance.

General

PHYSICAL DIMENSIONS 355 x 376.7 x 82.7 mm
DISPLAY SIZE 15" diagonal, (228.1 x 304.1 mm diagonal)
DISPLAY RESOLUTION 1024 x 768 pixels
DISPLAY TYPE XGA
WEIGHT 4.0 kg (6.0 kg with bail mount)
WATER RATING IPX6/IPX7 (IEC60529)
POWER SUPPLY 10 to 36 VDC
POWER CONSUMPTION 4 A (typical current draw @ 12 VDC)
6.5 A (Max. current draw @ 12 VDC)
ANTENNA external over BNC
MOUNTING OPTIONS Flat and flush, bail with optional accessory (Garmin does not offer any hardware or accessories for a flat-mount installation. Professional tools and knowledge are required.)
RECEIVER 10 Hz GPS/GLONASS/GALILEO/BEIDOU/QZSS/GAGAN AND SBAS
Multi-languages support English, Simplified Chinese, Traditional Chinese, Japanese, Korean, Thai, Indonesia Bahasa, Malaysia Bahasa, Vietnamese, Burmese, Hindi, Gujarat

Maps & Memory

PRELOADED MAPS Worldwide basemap
Bluechart compatibility
ACCEPTS DATA CARDS 2 SD card slots; 32 GB Max. storage
WAYPOINTS 5,000
ROUTES 100
TRACKS 50 saved tracks

Sonar Features & Specifications

DUAL-FREQUENCY (50/200 KHZ) SONAR CAPABLE
DUAL-BEAM (77/200 KHZ) SONAR CAPABLE
FREQUENCIES SUPPORTED Traditional: 50/77/200
Dual Channel CHIRP: 28-210
SideVü/ClearVü: CHIRP 260/455/800
(dependent on transducer)
TRANSMIT POWER 1 kW traditional; 1 kW CHIRP; 500 W SideVü/ClearVü
CHIRP SONAR TECHNOLOGY (Built-in)
CLEARVÜ
SIDEVÜ
MAXIMUM DEPTH 5,000 ft (1,500 m) at 1kW (depth capacity is dependent on water bottom type and other water conditions)
BOTTOM LOCK (SHOWS RETURN FROM THE BOTTOM UP)
WATER TEMPERATURE LOG AND GRAPH
SONAR RECORDING
SONAR HISTORY REWIND
GSD BLACK BOX SONAR SUPPORT
QUICKDRAW CONTOURS

Connections

NMEA 2000 COMPATIBLE
NMEA 0183 COMPATIBLE
TRANSDUCER PIN NUMBERS 12-PIN * 1
GSD sonar 1
GPS antenna BNC
  • CS 1522
  • 8-pin transducer to 12-pin sounder adapter cable
  • Power cable
  • Bail mount kit with knobs
  • Flush mount kit with gasket
  • Protective cover
  • Trim caps
  • Install template
  • Hardware
  • Documentation
 Unduh Dokumen

Perjanjian Lisensi Perangkat Lunak

Dengan mengunduh, menginstal, atau menggunakan perangkat lunak ini, Anda setuju untuk terikat dengan syarat dan kondisi dari perjanjian lisensi berikut. Harap membaca perjanjian ini dengan seksama.

Korporasi Garmin ("Garmin") memberikan Anda lisensi terbatas, non-eksklusif untuk menggunakan pembaruan perangkat lunak (“Perangkat Lunak”) dalam bentuk biner dalam operasi normal dari produk Garmin yang berlaku. Judul, hak kepemilikan, dan hak kekayaan intelektual dalam dan pada Perangkat Lunak tetap di Garmin. Lisensi ini bersifat pribadi untuk Anda dan Anda dapat membuat salinan dari perangkat lunak hanya untuk penggunaan pribadi Anda. Anda setuju bahwa perjanjian lisensi tidak perlu ditandatangani untuk itu akan berlaku.

Perangkat lunak ini diberikan pada “sebagaimana adanya” dasar tanpa jaminan dalam bentuk apapun - baik tersurat maupun tersirat - termasuk, tidak terbatas pada, jaminan tersirat tentang diperjualbelikan atau kesesuaian untuk tujuan tertentu. Garmin tidak menjamin kinerja perangkat lunak atau perangkat lunak yang akan memenuhi kebutuhan Anda atau beroperasi bebas dari kesalahan.

Anda mengakui bahwa perangkat lunak ini adalah milik Garmin dan dilindungi dibawah undang-undang Amerika Serikat hak cipta dan perjanjian hak cipta internasional. Anda juga tahu bahwa struktur, organisasi, dan kode dari perangkat lunak adalah rahasia dagang yang bernilai dari Garmin dan perangkat lunak dalam bentuk kode sumber tetap merupakan rahasia berharga Garmin. Anda setuju untuk tidak menguraikan , membongkar, memodifikasi, melakukan rakit ulang, atau mengurangi untuk manusia yang dapat dibaca Perangkat Lunak atau setiap bagian daripadanya atau menciptakan karya turunan  berdasarkan Perangkat Lunak.

Anda setuju untuk tidak ekspor atau ekspor-ulang Perangkat Lunak ke Negara mana saja yang melanggar hukum kontrol ekspor Amerika Serikat.

2020/05/19

CR1522/CS1522 V2.20

DownloadUnduh(129.59 MB)

CR1522/CS1522 V2.20

Latest Version2020-05-19。

Version : 2.20 New!

  • Support Scan Average feature
  • Support Crosstalk Talk feature
  • Utilize scanner capability for favorite keys function pool
  • Day/Night color scheme
  • Support TT trail to track feature
  • New Chart/Sonar combo display mode
  • Radar target brilliance support
  • VRM/EBL offcenter support
  • Radar appearance improvement (Bearing ring, Range number/ring setting and X/S-band indicator)
  • Refine sonar installation menu for dual band XDCR
  • Refine Tide & Current slider
  • Re-layout UI appearance (Image viewer, Custom splash screen and Route timed arrival)

System Requirements:

  1. IBM-compatible PC running Windows 2000 or later operating system and an available SD card reader.
