Sistem Pengukuran Audio JL Audio MAX

Part Number 010-03028-00

ONLINE STORE

Fitur
Spesifikasi
Isi Dalam Kotak
Perbarui
Aksesori

Menyetel, menguji, memecahkan masalah & menganalisis sistem audio apa pun

MAX adalah sistem pengukuran FFT ganda kelas profesional dengan 5 mikrofon, ideal untuk pengukuran audio umum, tuning DSP, pengujian & troubleshooting, serta integrasi OEM untuk rumah, mobil, marine & profesional.

Menyederhanakan penyetelan produk audio DSP dalam kondisi nyata

Pengukuran rata-rata 5 mikrofon memberikan hasil yang realistis

Akurasinya setara sistem pengujian profesional mahal

Menganalisis tiga pilar audio: level, frekuensi, waktu secara presisi

MAX dan software TüN 4 dapat menganalisis sistem audio secara real-time dengan detail lengkap

Hub USB bawaan mempermudah koneksi ke komputer & amplifier DSP

Hal yang akan Anda sukai

Analisis FFT ganda

Lakukan pengukuran FFT ganda untuk hingga 5 fungsi transfer simultan, menampilkan magnitude (respons frekuensi), fase, respons impuls (delay) & koherensi (ketahanan noise) dengan akurat.

Array 5 mikrofon

Hingga 5 mikrofon bawaan dapat dimultipleks untuk melakukan pengukuran FFT tunggal terhadap level & respons frekuensi (RTA audio real-time & spektrograf).

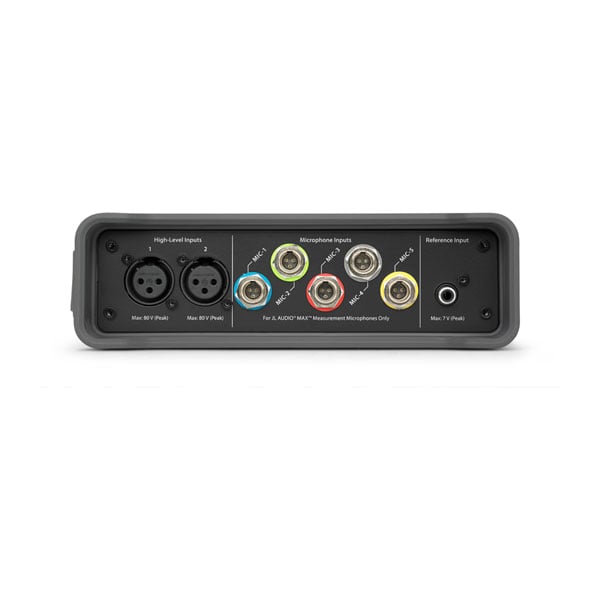

Beragam jenis input

Mendukung semua input yang Anda butuhkan — termasuk hingga 5 mikrofon, sinyal analog level tinggi (hingga 80V), sinyal analog level rendah (hingga 7V), dan sinyal digital optik (S/PDIF).

Banyak output sinyal

DAC internal mengirimkan output line analog, output headphone, dan output digital optik (S/PDIF).

Setup amp VXi/MVi yang sederhana

Untuk pengguna amplifier VXi dan MVi, sistem pengukuran audio MAX mengintegrasikan penuh kontrol DSP amp sehingga setup pengukuran dapat dipermudah hanya dengan satu komputer dan software TüN 4.

Semua muat dalam satu kit

Semua perangkat keras, aksesori pemasangan, dan kabel dapat disimpan dalam hardcase tahan air yang dapat dikunci. Kit probe untuk pengukuran impedansi & listrik dijual terpisah.

Akurasi, fleksibilitas, kesederhanaan

Sorotan teknis

Delay otomatis akurat

Atur delay channel VXi/MVi dengan cepat dan jauh lebih akurat daripada metode lain.

Auto-set EQ

Fitur ini menyetel EQ parametrik VXi/MVi ke target yang Anda pilih dalam hitungan detik, menyederhanakan proses EQ.

EQ manual mudah

Lakukan penyesuaian EQ manual secara presisi dengan visualisasi waktu nyata.

Generator tes sinyal bawaan

MAX menyediakan sinyal input untuk pengujian — serta kemampuan pemutaran file WAV.

Audio rumah / Theater

Uji mode ruangan untuk penempatan subwoofer, serta atur crossover & phase.

Aplikasi audio mobil

Array mikrofon & software TüN menyederhanakan tuning produk DSP audio mobil.

Aplikasi untuk boat & RV

Mengevaluasi satu atau beberapa zona audio untuk respons frekuensi dan level.

Tangkap data audio

Data pengukuran RTA dapat disimpan untuk dilihat & dianalisis nanti.

Terkait

_X000D_ _X000D_ _X000D_ _X000D_ _X000D_ _X000D_ _X000D_ _X000D_ General_X000D_ _X000D_ _X000D_ _X000D_ Catu daya 12 VDC Nominal (10-15 VDC Range) _X000D_ _X000D_ _X000D_ _X000D_ Inputs _X000D_ _X000D_ _X000D_ Input tingkat tinggi 1 & 2_X000D_ _X000D_ _X000D_ Pin configuration XLR (pin 1-gnd, pin 2-sinyal +, pin 3-sinyal-) _ x000D_ _X000D_ _X000D_ Input Impedance_X000D_ 73 kΩ _X000D_ _X000D_ Kerataan ± 0,1 db 5 Hz-15 kHz @ 44.1 KSR, 48 KSR, 96 KSR_X000D_ _X000D_ _X000D_ Kerataan ± 0,5 db 5 Hz-20 kHz @ 44.1 KSR_X000D_ 5 Hz-22 kHz @ 48 KSR_X000D_ 5 Hz-35 kHz @ 96 ksr _X000D_ _X000D_ Crosstalk, 5 Hz-20 kHz ≤ - 95 db _X000D_ _X000D_ Crosstalk @ 1 kHz ≤ - 110 db _X000D_ _X000D_ THD @ 1 KHZ_X000D_ ≤ 0,0012% _X000D_ _X000D_ Thd+n, 5 Hz-20 kHz ≤ 0,035% _X000D_ _X000D_ ADC headroom -4.84 DBFS @ 80 VAC Peak (56.57 VRMS Sine) (Digerakkan secara berbeda) _X000D_ _X000D_ _X000D_ Maksimum Offset Level_X000D_ 50 VDC, pin 2 atau 3 ke GND, pin 1 - DC_X000D_ _X000D_ _X000D_ Input MIC yang tidak seimbang (1, 2, 3, 4, 5) _X000D_ _X000D_ Pin configuration Mini-XLR (pin 1-gnd, pin 2-sinyal +, pin 3-2 vdc) _X000D_ _X000D_ Input Impedance_X000D_ 2.2 kΩ _X000D_ _X000D_ Kerataan ± 0,5 db 10 Hz-10 kHz @ 44.1 ksr, 48 ksr, 96 ksr _X000D_ _X000D_ Crosstalk, 5 Hz-20 kHz ≤ - 115 db _X000D_ _X000D_ Crosstalk @ 1 kHz ≤ - 120 db _X000D_ _X000D_ THD @ 1 KHZ_X000D_ ≤ 0,0009% _X000D_ _X000D_ Thd+n, 5 Hz-20 kHz ≤ 0,01% _X000D_ _X000D_ ADC headroom -39.5 dbfs @ 94 dB SPL_X000D_ _X000D_ _X000D_ RCA Balanced (Input Referensi) _X000D_ _X000D_ _X000D_ Pin configuration RCA betina (sinyal pin tengah +, sinyal shell-) _ x000D_ _X000D_ _X000D_ Input Impedance_X000D_ ~ 100 kΩ _X000D_ _X000D_ Kerataan ± 0,1 db 5 Hz-15 kHz @ 44.1 KSR, 48 KSR, 96 KSR_X000D_ _X000D_ _X000D_ Kerataan ± 0,5 db 5 Hz-20 kHz @ 44.1 KSR_X000D_ 5 Hz-22 kHz @ 48 KSR_X000D_ 5 Hz-35 kHz @ 96 ksr _X000D_ _X000D_ THD @ 1 KHZ_X000D_ ≤ 0,005%_X000D_ _X000D_ _X000D_ Thd+n, 5 Hz-20 kHz ≤ 0,035% _X000D_ _X000D_ S/PDIF Digital Input (Optical) _X000D_ _X000D_ _X000D_ Connector Toslink _X000D_ _X000D_ Sampel rate 8 kHz-216 kHz _X000D_ _X000D_ Bit depths 8-24 bit pcm _X000D_ _X000D_ _X000D_ Outputs _X000D_ _X000D_ _X000D_ DAC Output_X000D_ _X000D_ _X000D_ Connectors RCA_X000D_ yang tidak seimbang _X000D_ _X000D_ Output impedance 200 ω _X000D_ _X000D_ Level Output pada 0 DBFS (RMS) _X000D_ 4 V_X000D_ _X000D_ _X000D_ Kerataan ± 0,1 db 5 Hz-10 kHz @ 44.1 KSR, 48 KSR, 96 KSR_X000D_ _X000D_ _X000D_ Kerataan ± 1 db 5 Hz-20 kHz @ 44.1 KSR_X000D_ 5 Hz-22 kHz @ 48 KSR_X000D_ 5 Hz-35 kHz @ 96 ksr _X000D_ _X000D_ Crosstalk, 5 Hz-20 kHz ≤ - 95 db _X000D_ _X000D_ Crosstalk @ 1 kHz ≤ - 110 db _X000D_ _X000D_ THD @ 1 KHZ_X000D_ ~ 0,0014%_X000D_ _X000D_ _X000D_ Thd+n, 5 Hz-20 kHz ≤ 0,032% _X000D_ _X000D_ _X000D_ _X000D_ S/PDIF Output Digital (Optik) _X000D_ _X000D_ _X000D_ Connector Toslink _X000D_ _X000D_ Sampel rate 44.1 KHZ-96 KHZ_X000D_ _X000D_ _X000D_ Bit depths 24 bit pcm _X000D_ _X000D_ Output level Ditentukan oleh level generator sinyal control _X000D_ _X000D_ _X000D_ Microphones _X000D_ _X000D_ _X000D_ Ukuran, type 1/4 ", elektret pra-terpolarisasi (omnidirectional) _X000D_ _X000D_ Kerataan ± 1 db 50 Hz-10 kHz @ 44.1k Sr, 48k SR, 96K SR_X000D_ _X000D_ _X000D_ Kerataan ± 2 db 5 Hz hingga ≥ 20 kHz @ 44.1k SR, 48k SR, 96K SR_X000D_ _X000D_ _X000D_ Input maksimum SPL_X000D_ 130 dB SPL @ 1 kHz dengan ≤ 2% THD_X000D_ _X000D_ _X000D_ _X000D_

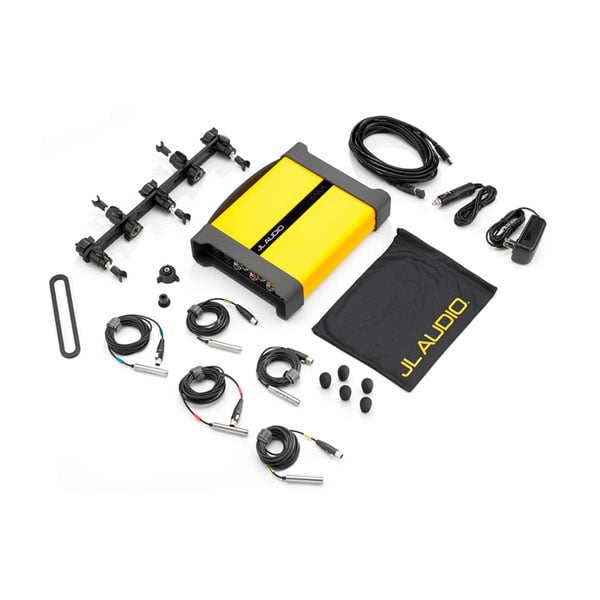

Antarmuka hardware MAX^™
Lima mikrofon ukur (windscreen dapat dilepas)

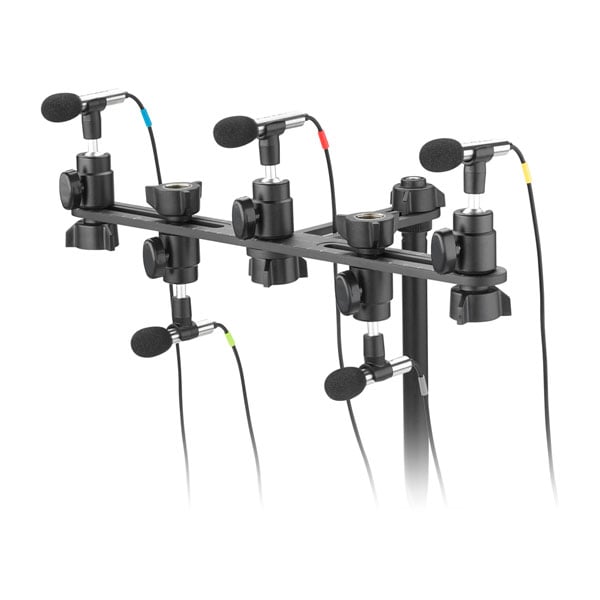

Multi-mic fixture with mounting accessories
USB A/B cable
Kabel daya DC 12V
AC power adapter
Tas penyimpanan aksesori lembut
Waterproof hard case
